サイズ表
表を横にスクロールさせると全体を見ることができます。

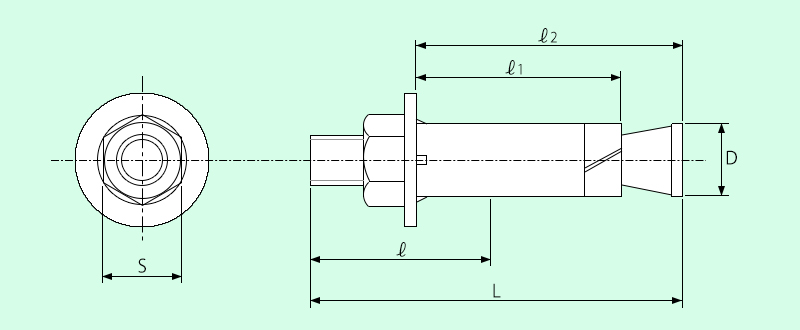

| 品 番 | ねじの呼び | 全長 | 外径 | 最大 取付物厚 |
穿孔径 | 穿孔深さ | アンカー 埋込み長さ |
アンカー 有効埋込み長さ |
ソケット寸法 （ナット二面幅） |
入数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | ℓ2 | ℓ1 | S | 小箱 | 大箱 | |||||
| BT-865D | M8 | 65 | 12.3 | 12.5 | 46以上 | 45 | 35 | 13 | 100 | 300 | |
| BT-1080D | M10 | 80 | 14.3 | 14.5 | 52以上 | 51 | 40 | 17 | 50 | 150 | |
| BT-12100D | M12 | 100 | 17.8 | 18.0 | 40以上 | 68 | 50 | 19 | 30 | 90 | |
| BT-16120D | M16 | 120 | 21.8 | 22.0 | 80以上 | 78 | 60 | 24 | 20 | 60 | |
| BT-20160D | M20 | 160 | 25.8 | 26.0 | 98以上 | 95 | 75 | 30 | 10 | 30 | |
